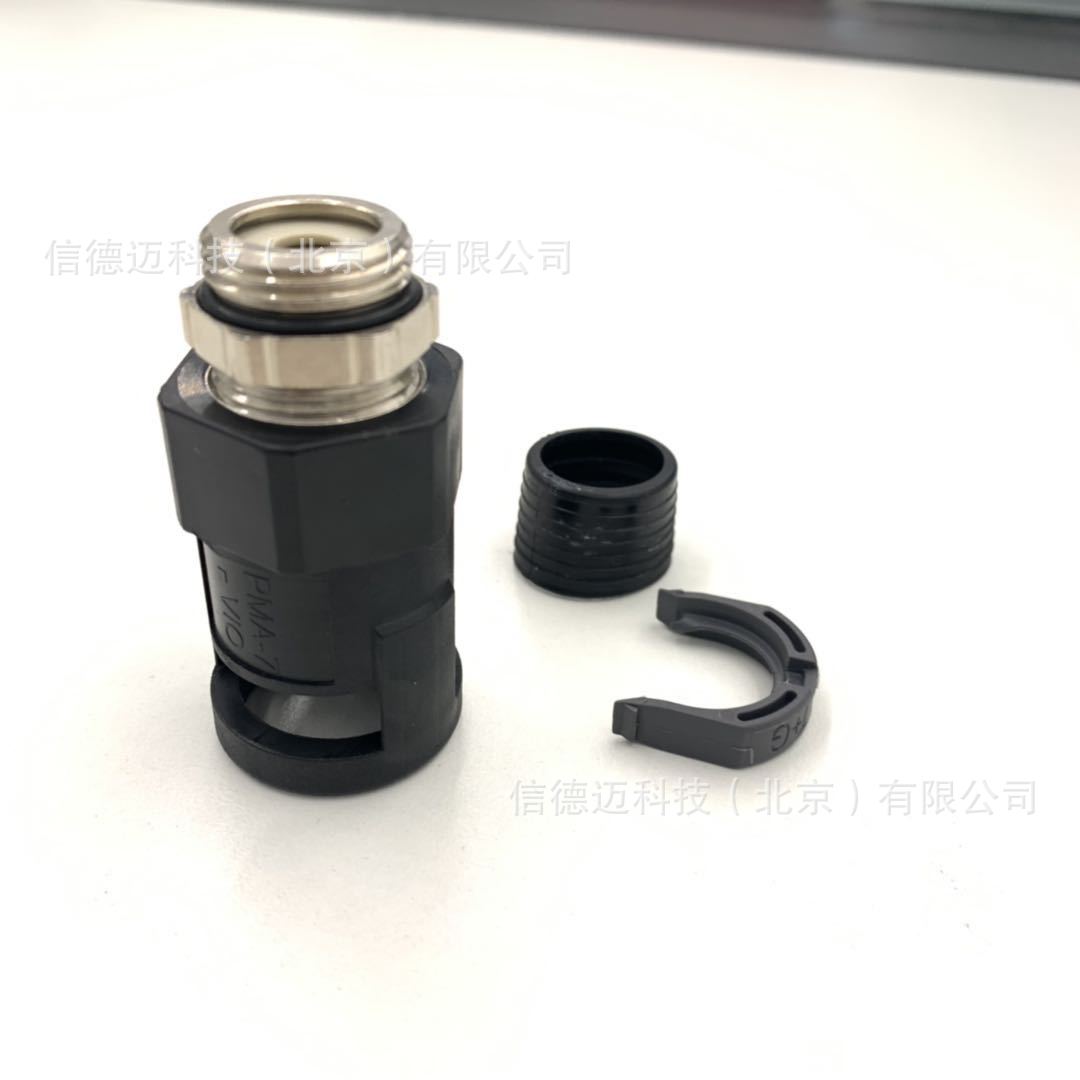

PMA软管接头NVNZ-M207S/P3 现货库存，联系信德迈公司咨询和采购。
NVWZ-M207S/P3
Thomas & Betts
PA NVWZM207S/P3 FTNG 90D M20NW17 PA
NVNZ-M207S P3
ABB STOTZ-KonTAKT VERSCHRAUBUNG NVNZ-M207S/P3 - PRODUKTBESCHREIBUNG
Hersteller: ABB Stotz-Kontakt
Bezeichnung: Verschraubung
Typ: NVNZ-M207S/P3
Nenndurchmesser: 17 mm
Ausführung: gerade
Drehbares Gewinde: nein
Bauform: Au?engewinde
Verbindungsart: Gewinde
Gewindeart: metrisch
Gewindeanschlussgr??e: M20 x 1,5
Gewindewerkstoff: Messing
Werkstoff: Polyamid (PA)
Werkstoff der Dichtung: Thermoplastische Elastomere (TPE)
Farbe: schwarz
ABB Stotz-Kontakt Verschraubung NVNZ-M207S/P3: weitere Details
Rotation of NVNZ-M207S P3 --
NVNZ-M207S P3 ---
NVNZ-M207S P3 -
NVNZ-M207S/P3
General Information
Extended Product Type:NVNZ-M207S/P3
Product ID:7TAA292150R0718
EAN:0786209964519
Catalog Description:FTNG STR M20NW17 PA6/BR 6.5-9.5 BLK
Long Description:VNZ Connector Straight, Metric metal Thread with Strain Relief IP68 - Thread M20x1.5, Conduit Size NW 17, Clamping Range 6.5-9.5, with Sealing Insert, Color Black
VNZ PMAFIX straight, with strain relief IP68 metric thread and long metal thread DB-Nr. 35013-13 18.01.2013/YS 1/4 Connector Verschraubung gerade, mit Zugentlastung IP68 metrisches Gewinde und metall-Langgewinde application ? in railway vehicle and heavy machine construction ? for the separation of damp and dry areas material ? high-grade, specially formulated polyamide 6 ? thread made of nickel-plated brass ? the sealing inserts are made from TPE-V characteristics ? very high impact resistance ? with integrated strain relief and optimal ingress protection at the cable (up to IP68/10 bar) ? high thread and system connection strength ? vibration-resistant connection to PMAFLEX conduits ? easy installation ? high conduit pull-out strength ? very good chemical properties ? polyamide free of halogens and cadmium ? fits both conduit profiles - fine (T) and coarse (G) ingress protection IP68 (up to 10 bar at the cable), IP69K please refer to Info-No. 10 compatible with PMAFLEX, PMAFLEX Pro, PMA Smart Line colour black Einsatzbereich ? im Schienenfahrzeugbau und schweren Maschinenbau ? zur Trennung von Nass- und Trockenr?umen Material ? hochwertiges, speziell formuliertes Polyamid 6 ? Gewindestutzen aus Messing vernickelt ? Dichteins?tze aus TPE-V Eigenschaften ? hervorragende Schlagfestigkeit ? mit integrierter Zugentlastung und optimaler Abdichtung über das Kabel (bis zu IP68/10 bar) ? hohe Gewinde- und Systemverbindungsfestigk. ? vibrationssichere Verbindung zu PMAFLEX-Schutzrohren ? einfache Montage ? hohe Wellrohr-Ausreisskr?fte ? sehr gute chemische Eigenschaften ? halogen- und cadmiumfreies Polyamid ? passend zu Rohrprofilen fein (T) und grob (G) Dichtheit IP68 (bis 10 bar über das Kabel), IP69K siehe Info-Nr. 10 passend zu PMAFLEX, PMAFLEX Pro, PMA Smart Line Farbe schwarz PMA AG (Headquarters) · Aathalstrasse 90 · 8610 Uster · Switzerland · Tel: +41 44 905 61 11 · Fax +41 44 905 61 22 · info@pma.ch · www.pma.ch Technical Data Sheet Technisches Datenblatt order no. black thread size conduit size clamping range dimensions in mm (nom.) weight packing unit System S System R sealing insert metric NW K g ? D max. L max. sw1 sw2 kg/ 100 pcs PU/ pcs Bestell-Nr. schwarz Gewindegr?sse Rohrgr?sse Klemmbereich Dimensionen in mm (nom.) Gewicht Verp.- Einheit System S System R Dichteinsatz metrisch NW K g ? D max. L max. sw1 sw2 kg/ 100 Stk. VE/ Stk. NVNZ-M120S/P1-L NVNZ-M120R/P-L DE-M120/P1 M12x1.5 10 4.0 - 6.5 15.0 23.0 66.5 17 21 3.5 50 NVNZ-M160S/P1-L NVNZ-M160R/P-L DE-M160/P1 M16x1.5 10 4.0 - 6.5 15.0 23.0 58.5 18 21 3.3 50 NVNZ-M160S/P2-L DE-M160/P2 M16x1.5 10 5.0 - 8.0 15.0 23.0 58.5 18 21 3.3 50 NVNZ-M160S/P3-L DE-M160/P3 M16x1.5 10 6.5 - 9.5 15.0 23.0 58.5 18 21 3.3 50 NVNZ-M202S/P1-L NVNZ-M202R/P-L DE-M202/P1 M20x1.5 12 4.0 - 6.5 15.0 28.5 62.5 22 26 4.7 50 NVNZ-M202S/P3-L DE-M202/P3 M20x1.5 12 6.5 - 9.5 15.0 28.5 62.5 22 26 4.7 50 NVNZ-M202S/P4-L DE-M202/P4 M20x1.5 12 7.0 - 10.5 15.0 28.5 62.5 22 26 4.7 50 NVNZ-M207S/P3-L NVNZ-M207R/P-L DE-M207/P3 M20x1.5 17 6.5 - 9.5 15.0 31.0 68.5 22 28 5.1 50 NVNZ-M207S/P4-L DE-M207/P4 M20x1.5 17 7.0 - 10.5 15.0 31.0 68.5 22 28 5.1 50 NVNZ-M207S/P5-L DE-M207/P5 M20x1.5 17 9.0 - 13.0 15.0 31.0 68.5 22 28 5.1 50 NVNZ-M257S/P5-L NVNZ-M257R/P-L DE-M257/P5 M25x1.5 17 9.0 - 13.0 15.0 31.0 69.0 28 28 7.7 50 NVNZ-M257S/P6-L DE-M257/P6 M25x1.5 17 11.5 - 15.5 15.0 31.0 69.0 28 28 7.7 50 NVNZ-M323S/P4-L NVNZ-M323R/P-L DE-M323/P4 M32x1.5 23 14.0 - 18.0 15.0 39.5 80.0 35 36 13.4 30 NVNZ-M323S/P5-L *NVNZ-M323R1/P-L DE-M323/P5 M32x1.5 23 17.0 - 20.5 15.0 39.5 80.0 35 36 13.4 30 NVNZ-M329S/P2-L NVNZ-M329R/P-L DE-M329/P2-L M32x1.5 29 14.0 - 18.0 15.0 46.5 91.0 40 43 20.2 20 NVNZ-M329S/P3-L DE-M329/P3 M32x1.5 29 17.0 - 20.5 15.0 46.5 91.0 40 43 20.2 20 NVNZ-M409S/P3-L NVNZ-M409R/P-L DE-M409/P3 M40x1.5 29 17.0 - 20.5 15.0 47.0 80.0 43 43 18.7 20 NVNZ-M409S/P4-L DE-M409/P4 M40x1.5 29 20.0 - 25.0 15.0 47.0 80.0 43 43 18.7 20 NVNZ-M409S/P5-L DE-M409/P5 M40x1.5 29 24.0 - 28.0 15.0 47.0 80.0 43 43 18.7 20 NVNZ-M506S/P1-L NVNZ-M506R/P-L DE-M506/P1 M50x1.5 36 27.0 - 32.0 15.0 60.5 94.5 54 55 25.8 20 NVNZ-M506S/P3-L DE-M506/P3 M50x1.5 36 32.0 - 36.0 15.0 60.5 94.5 54 55 25.8 20 NVNZ-M508S/P2-L NVNZ-M508R/P-L DE-M508/P2 M50x1.5 48 32.0 - 36.0 15.0 66.0 97.0 57 60 31.4 10 NVNZ-M508S/P3-L DE-M508/P3 M50x1.5 48 36.0 - 40.0 15.0 66.0 97.0 57 60 31.4 10 NVNZ-M638S/P1-L NVNZ-M638R/P-L DE-M638/P1 M63x1.5 48 32.0 - 35.0 15.0 76.5 95.5 68 70 46.4 10 NVNZ-M638S/P2-L DE-M638/P2 M63x1.5 48 39.0 - 44.0 15.0 76.5 95.5 68 70 46.4 10 Our customer service dept. or local distribution partner will be pleased to help you concerning product availability and lead time
Categories
Products ? Low Voltage Products and Systems ? Installation Products ? Cable Protection, Explosion Proof and Lighting ? Flexible Cable Protection Systems
